概要:

詳情

方案概述

旭誠科技研發的重型柴油車OBD遠程監控平臺，旨在幫助地方環保部門解決重型柴油車OBD設備安裝維護和OBD數據的采集、傳輸、儲存與分析應用的難題，實現重型柴油車OBD遠程監控數據的聯網工作，并基于大數據分析的系統框架與應用模型，對重型柴油車的OBD遠程監控數據進行分析應用，輔助相關部門精準抓捕超標與違章車輛，協助地方環保部門完成柴油車污染防治攻堅戰的工作開展，幫助加快重型柴油車國六標準政策的落實。

重型柴油車OBD設備

本公司基于TCP協議，自主研發了重型柴油車遠程排放管理車載終端及其相應的重型柴油車OBD監控平臺：

旭誠科技

遠程排放管理車載終端設備圖

技術參數：

產品質量：符合滿足GB 17691-2018《重型柴油車污染物排放限值及測量方法（中國第六階段）》的技術要求，具備國家檢測機構的檢驗報告
產品安全：具備電瞬態傳導抗擾度、輻射抗擾度、靜電放電抗擾度的抗干擾能力，具備高度的安全性和穩定性
通訊方式：具備2G和4G的兩種傳輸協議選擇
定位功能：北斗/GPS雙模
支持本地升級和平臺遠程升級
獨立CAN通道：支持外接NOx傳感器控制和信號接入
防護等級：IP5K0
芯片加密：RSA或SM2

硬件結構

防護等級	IP50
規格尺寸	1307830mm
重量	300g
性能	防水防塵等級	IP5K0
	工作溫度	-30℃~75℃
	儲存溫度	-40℃~85℃
接口	GPS/CAN/GPRS指示燈
	FAKRA接頭
	SIM卡卡槽
	數據接口	1個
	天線插座	2個

遠程診斷：

實時采集車輛發動機數據流及各類OBD診斷數據上傳至監控中心，實現車輛遠程故障診斷。

發動機數據流：車速、大氣壓力、發動車凈輸出扭矩、摩擦扭矩、發動機轉速、發動機燃料流量、SCR上游NOx傳感器輸出值、油箱液位、SCR下游NOx傳感器輸出值、反應劑余量、進氣量、SCR入口溫度、SCR出口溫度、DPF壓差、發動機冷卻液溫度。
OBD診斷數據：多種協議自動適配（SAE J1939、ISO15765、ISO27145等）、MIL點亮、診斷支持狀態、診斷就緒狀態、故障碼、VIN、CALID、CVN。

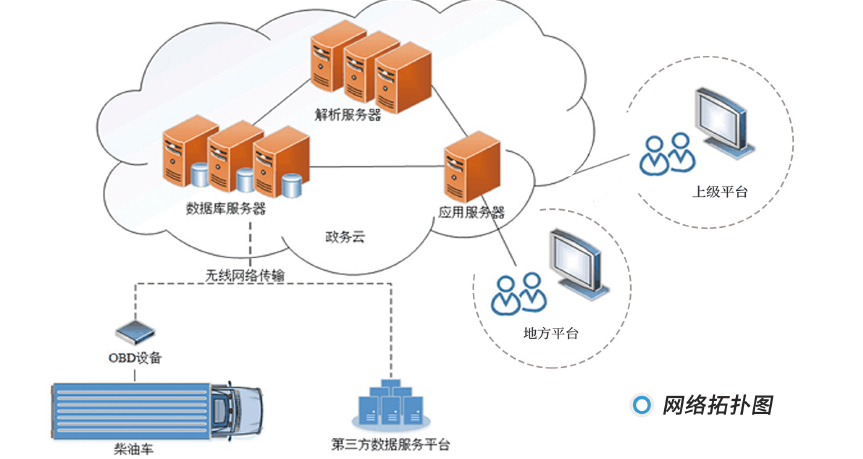

系統構架圖：

旭誠科技

柴油車在安裝OBD在線監控后，OBD設備隨時監控發動機的運行狀況和尾氣處理的工作狀態，將實時情況通過無線網絡傳輸?shù)綌?shù)據庫服務器。在政務云服務器中，數據庫服務器、應用服務器和解析服務器之間實現數據交互和數據共享，對數據進行轉換、清洗、加工、計算，并傳輸?shù)降胤狡脚_或上級平臺進行數據展示，數據展示類型包括數字型、文本型等。

硬件結構

符合GB/T 18655-2010傳導發射和輻射發射要求
符合GB/T 21437-2008沿電源線的電瞬態傳導抗擾度要求
符合GB/T 28046.1-2011耦合電瞬態發射傳導抗擾度要求
正式通過國家標準GB/T 28046.5-2011檢測
符合GB/T 19951-2005 靜電放電抗擾性要求
符合GB17619-1998輻射抗擾度要求
設備技術要求及通信數據格式符合GB17691-2018要求
設備一般性能、電氣性能、機械性能、環境適應性符合GB/T 28046-2011要求。

重型柴油車OBD監控平臺

旭誠科技有限公司自主研發的重型柴油車OBD遠程監控平臺，可以解決重型柴油車OBD遠程監控數據的聯網工作，并基于大數據分析的系統框架與應用模型，結合機動車污染排放模型和大氣擴散模型，對重型柴油車的OBD遠程監控數據進行分析應用，可得到重型柴油車出行特征的量化指標，提供各種減排決策資源和建議，協助相關部門精準抓捕超標與違章車輛，協助地方環保部門完成柴油車污染防治攻堅戰的工作開展，幫助加快重型柴油車國六標準政策的落實。

本重型柴油車OBD監控平臺可實現以下幾個功能：

數據聯網
異常報警
重型柴油車出行
道路污染分析

主要內容

1.實時展示：接入重型柴油車OBD數據，實時展示重型柴油車在地圖上的位置分布及其OBD設備的在線狀態。

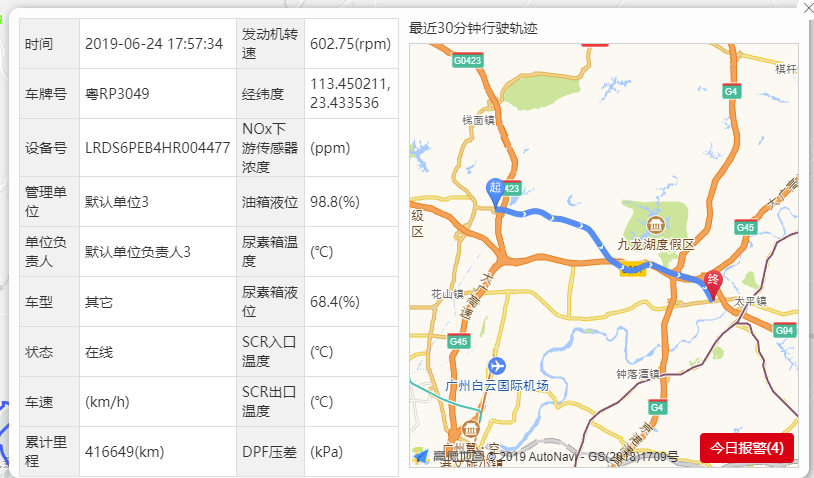

2.軌跡分析：點擊實時展示中的重型柴油車圖標，可展示報警OBD柴油車的行駛軌跡與實時位置，車輛OBD數據的在線狀況，車輛運行狀態數據及后尾氣處理工作數據。并通過監控一段時間內報警次數多的單輛柴油車的駕駛行為，統計各報警原因的頻率。

旭誠科技

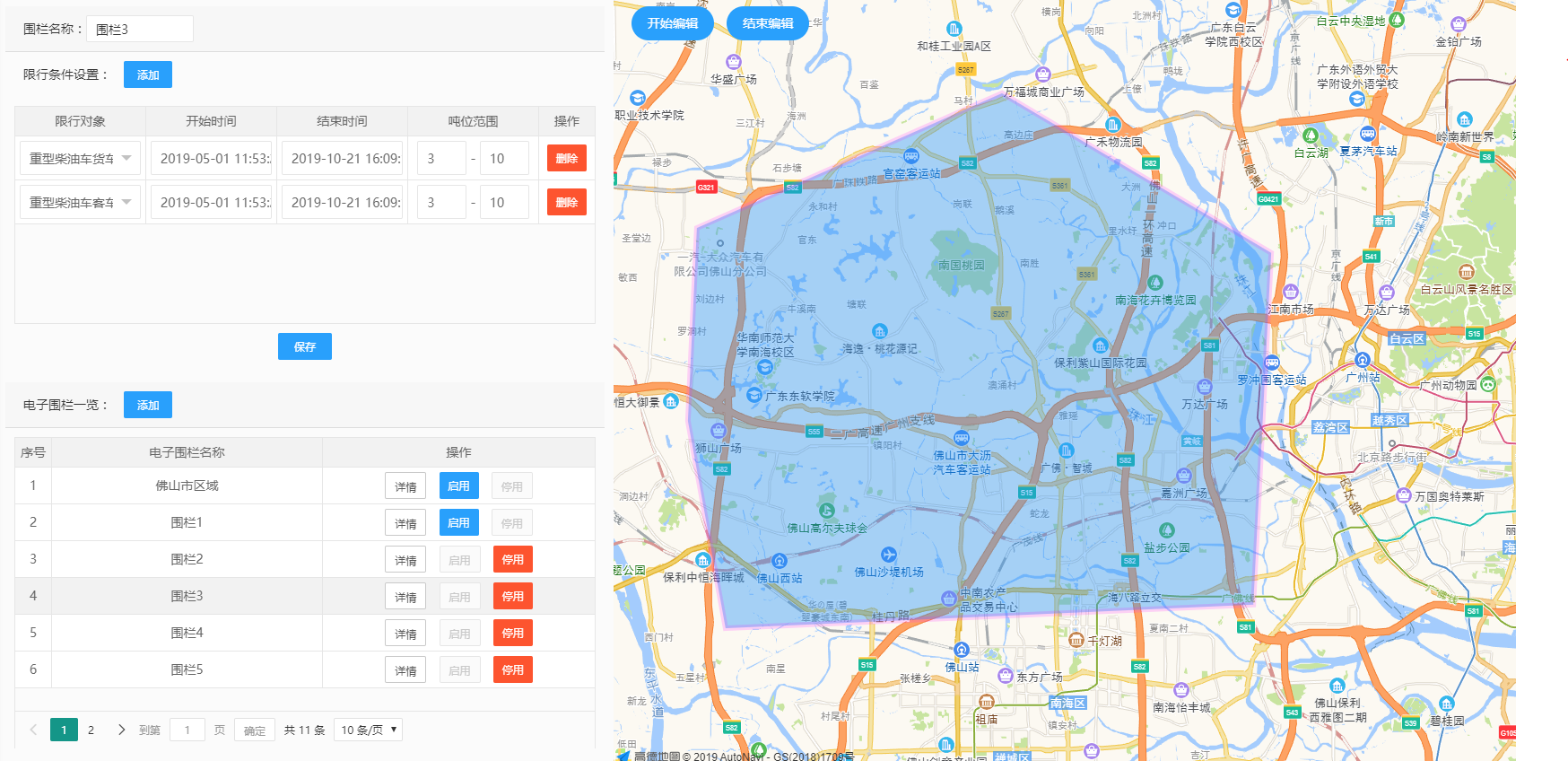

3.電子圍欄：用戶可根據自己的需求劃定電子圍欄規定限行范圍，自定義限行條件，如限行對象、時間范圍、車輛噸位、車型等。系統可實時監控在劃定的限行區域內，在非行駛時間內進入該限行區域額柴油車基本信息，協助限行措施的實施。

旭誠科技

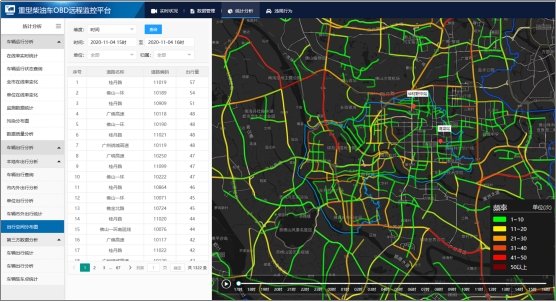

4.出行專題：統計本地車或外地車分別在市內及市外的出行特征及其占比，統計車輛市內外出行的出行數量及其比例，并且支持展示各道路上柴油車的出行分布。

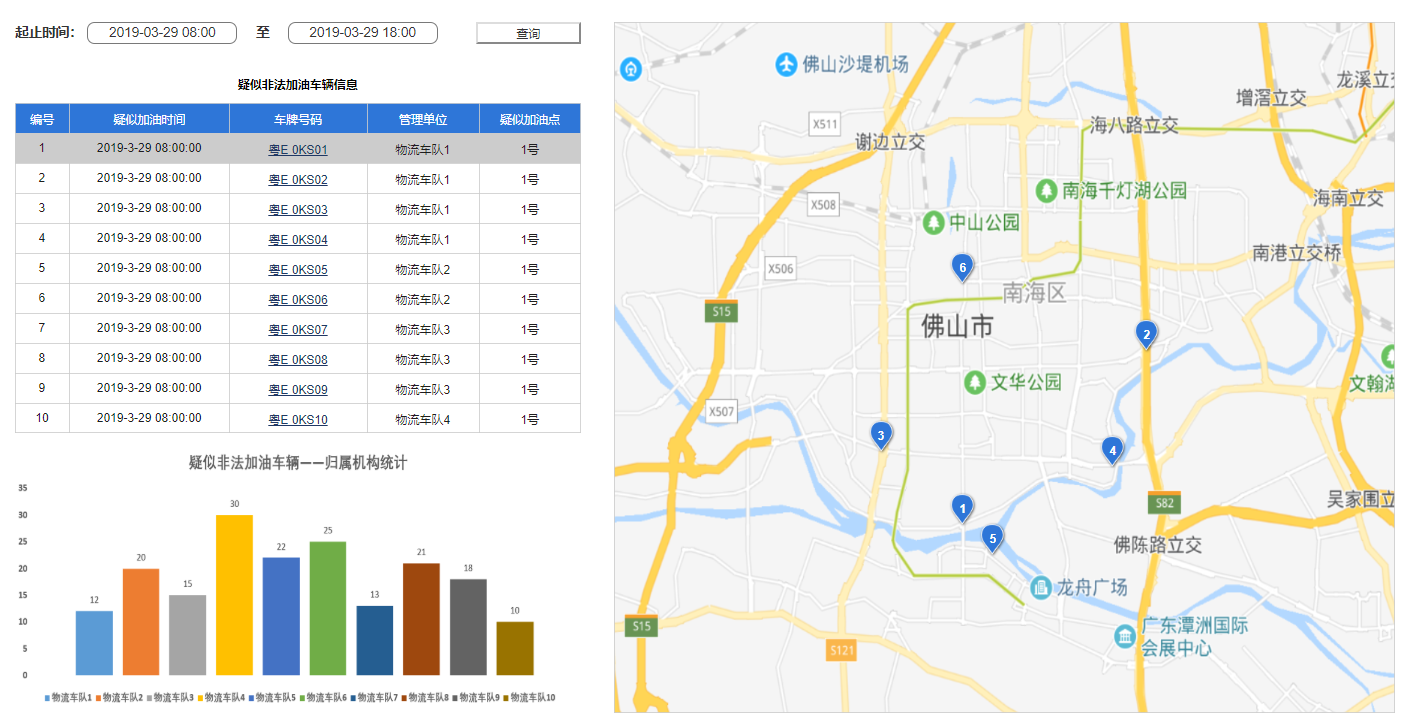

5.排查黑加油站：統計加油站的經緯度坐標，通過OBD設備實時監控重型柴油車油箱液位變化情況，統計在無正規加油站區域內油箱液位升高的重型柴油車數量，鎖定疑似黑加油站點位，協助黑加油站的整治。

旭誠科技

應用案例

重型柴油車OBD遠程在線監控示范項目

應用單位：佛山市生態環境局

項目中，旭誠科技同中國環境科學研究院合作，實現了15000輛重型柴油車OBD監控數量的獲取與接入管理，同時為其中的1650輛重型柴油車提供OBD設備的供應與安裝。

系統平臺提供車輛實時狀況查詢、車輛信息的統計分析、高排車輛的溯源分析、污染貢獻、報警信息管理等等功能。為輔助相關部門精準抓捕超標與違章車輛、協助地方環保部門完成柴油車污染防治攻堅戰的工作開展的提供了技術支持。

旭誠科技

圖國控點周邊重型柴油車出行及排放分析
